Seam pipes

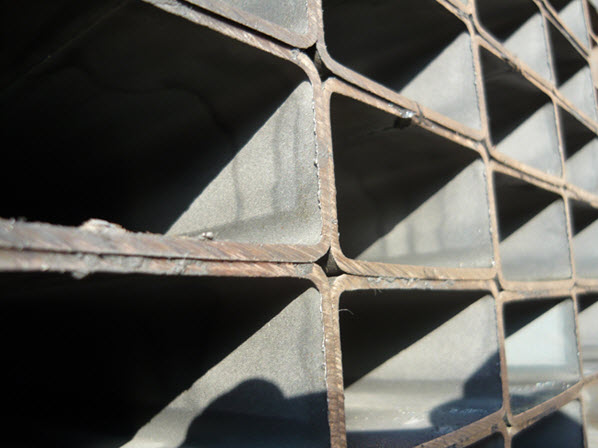

Square Pipes



Table measures
Dimension thicknes (mm)
(mm) 1,0 1,2 1,5 1,8 2 2,5 3 4 5 6
13x13 0,384 0,461
14x14 0,414 0,496
15x15 0,433 0,520 0,638 0,756 0,822
16x16 0,472 0,567 0,696 0,828 0,910
18x18 0,547 0,647 0,785 0,912 0,999
20x20 0,606 0,726 0,90 1.068 1.160
22x22 0,672 0,814 0,992 1.180 1.322
25x25 0,76 0,921 1.140 1.361 1.490 1.852 2.167
30x30 0,92 1.100 1.368 1.626 1.790 2.220 2.645
35x35 1.640 1.966 2.168 2.660 3.200
40x40 1.820 2.180 2.405 2.980 3.560 4.703
45x45 2.050 2.452 2.711 3.358 3.989 5,342
50x50 2.320 2.763 3.060 3.801 4.552 5.450 7.349
60x60 2.750 3.288 3.650 4.531 5.401 6.710 8.943
70x70 4.190 5.170 6.130 7.970
80x80 4.820 5.960 7.070 9.220 12.133 14.410
90x90 5.410 6.740 8.010 10.480 12.840 14.670
100x100 8.960 11.730 14.410 16.980
110x110 9.900 12.990 15.980 18.870
120x120 10.840 14.250 17.550 20.750
130x130 11.760 15.500 19.120 22.630
140x140 12.670 16.760 20.690 24.520
150x150 13.670 18.010 22.260 26.400

Rectangle Pipes



Table measures
Dimension thicknes (mm)
(mm) 1,0 1,2 1,5 1,8 2 2,5 3 4 5 6
20X10 0,482 0,581 0,647 0,763 0,839
20X15 0,51 0,62 0,758 0,897 0,986
25X10 0,51 0,62 0,758 0,897 0,986
25X15 0,59 0,72 0,869 1.030 1.140
30X10 0,59 0,72 0,869 1.030 1.140
30X15 0,693 0,825 1.020   1.335
30X20 0,76 0,921 1.120 1.340 1.480 1.810 2.140
35X10 0,65 0,77 0,98 1.160 1.280 1.570
35X15 0,76 0,921 1.120 1.340 1.480 1.810 2.140
35X20 0,852 1.017 1.259   1.654
35X25 0,904 1.118 1.350 1.610 1.780 2.190 2.590
40X10 0,76 0,921 1.120 1.340 1.480 1.810
40X15 0,852 1.017 1.259   1.654
40X20 0,904 1.118 1.350 1.610 1.780 2.190 2.590
40X30   1.270 1.610 1.920 2.120 2.620 3.100
50X10     1.350 1.610 1.780 2.190
50X20     1.610 1.920 2.120 2.620 3.100
50X30     1.830 2.180 2.410 2.990 3.550
50X40     2.050 2.450 2.710 3.360 3.990
60X10     1.610 1.920 2.120 2.620 3.100
60X20     1.830 2.180 2.410 2.990 3.550
60X30     2.050 2.450 3.710 3.360 3.990
60X40     2.270 2.710 3.010 3.730 4.440 5.450
70X30     2.270 2.710 3.010 3.730 4.440 5.450
70X50     2.750 3.290 3.650 4.530 5.400 6.710
80X20     2.270 2.710 3.010 3.730 4.440 5.450
80X40     2.750 3.290 3.650 4.530 5.400 6.710
80X50         3.880 4.780 5.660 7.340 8.910 9.960
80X60         4.190 5.170 6.130 7.970 9.700 11.330
90X50         4.190 5.170 6.130 7.970 9.700 11.330
100X40         4.190 5.170 6.130 7.970 9.700 11.330
100X50         4.470 5.560 6.600 8.590 10.480 11.850
100X60         4.820 5.960 7.070 9.220 11.270 13.210
100X80         5.410 6.740 8.010 10.480 12.840 14.670
110X70         5.410 6.740 8.010 10.480 12.840 14.670
120X40         4.820 5.960 7.070 9.220 11.270 13.210
120X60         5.410 6.740 8.010 10.480 12.840 14.670
120X80         6.279   8.960 11.730 14.410 16.980
120X100             9.900 12.990 15.980 18.870
140X60         6.279   9.343 12.358
140X80             9.900 12.990 15.980 18.870
140X120             11.750 15.500 19.120 22.630
150X50         6.279   8.960 11.730 14.410 16.980
150X100         7.874   11.310 14.870 18.330 21.690
150X110             11.750 15.500 19.120 22.630
150X130             12.670 16.760 20.690 24.520
160X80             10.840 14.250 17.550 27.550
160X90             11.310 14.870 18.330 21.690
160X100             11.760 15.500 19.120 22.630
160X120             12.670 16.760 20.690 24.520
180X60             10.840 14.250 17.550 27.550
180X80             11.760 15.500 19.120 22.630
180X100             12.670 16.760 20.690 24.520
180X120             13.670 18.010 22.260 26.400
200X100             13.670 18.010 22.260 26.400

Oval Pipes



Table measures - Oval Pipes
Dimension thicknes (mm)
mm 1,0 1,2 1,5 1,8 2 2,5 3
30x15 0,542 0,675 0,871 1,032 1,136
38x20 0,905 1,129 1,348 1,480
40x20 0,764 0,911 1,160 1,380 1,520 1,880 2,220
Table measures - Semioval Pipes
Dimension thicknes (mm)
50x25 1,09 1,300 1,61 1,92 2,12 2,66 3,17

Cycle Pipes



Table measures
2,0 2,3 2,5 3,0 4,0 5,0 6,0
17,2- 3/8'' 0,761 0,829 0,921
21,3- 1/2'' 0,967 1.057 1.177 1.375
26,9 -3/4" 1.247 1.367 1.527 1.795
33,7-1" 1.588 1.745 1.953 2.306 2.975
42,4-1 1/4" 2.023 2.228 2.498 2.960 3.847
48,3 1 1/2" 2.319 2.555 2.867 3.403 4.438
60,3- 2" 2.920 3.221 3.618 4.304 5.640
76,1- 2 1/2" 3.711 4.607 5.491 7.222
88,9- 3" 4.352 5.409 6.453 8.504 10.300
101,6- 3 1/2" 4.988 6.204 7.407 9.776 12.094 14.363
114,3- 4" 5.624 6.999 8.361 11.048 13.684 16.271
129- 4 1/2 6.360 7.919 9.465 12.520 15.525 18.480
139,7-5" 6.896 8.589 10.269 13.592 16.864 20.087
168,3- 6" 8.328 10.379 12.417 16.456 20.445 24.384

Hydro pipes



Table measures
  2,65 3,25 3,65 4,05
21,3 - 1/2'' 1,22
26,9 - 3/4" 1,58
33,7 - 1" 2,44
42,4 - 1 1/4" 3,14
48,3 - 1 1/2" 3,61
60,3 - 2" 5,10
76,1 - 2 1/2" 6,51
88,9 - 3" 8,47
